삼성 방모 서비스 모드 진입(본체 버튼 이용)

삼성 SMC-150F



방모를 하나 구하고 싶어 하는 차에 당근에 올라온 SMC-150F를 업어왔다.

삼성 방모는 콤포지트만 지원하고 일반 TV의 브라운관을 사용하므로 별로라는 얘기를 봤는데
그래도 튼튼해 보이는 외관과 번인 같은 거 없이 깔끔한 화면이 맘에 들었다.



근데 사용해보니 엄청 거슬리는 부분을 발견...



화면이 전체적으로 오른쪽에 치우쳐있어 왼쪽엔 검게 틈이 벌어져있다.

성격상 이런건 그냥 넘어가지 못한다ㅠㅠ

예전 CRT 모니터는 이런 부분을 쉽게 조정할 수 있었는데 이 TV는 메뉴 버튼도 없어 저걸 어떻게 해야 할지 너무 막막했다.

핀쿠션 조정 전에 찍은 사진은 이것 밖에 없어서;;;;



구닥동 같은 까페 가입도 신청하고 열심히 구글링 해보니 소니 방모는 서비스 모드 진입에 대한 정보가 한가득 나오는데
삼성 방모는 리모콘으로 하는 방법 외엔 정보가 거의 나오지 않는다;;;



그러다 외국 사이트에서 모델은 다르지만 삼성 방모서비스 매뉴얼을 찾았고 외관도 다르고 버튼도 다르지만 SMC-102 외 다른 모델에 대한 서비스 모드 진입 부분을 찾았다.



사실 이 글의 핵심은 이게 전부ㅎㅎㅎ

1. 우선 VIDEO A로 놓고(이건 상관없을 것 같음) OSD가 전혀 표시되지 않는 상태임을 확인한다.

버튼 배열

2. 위 서비스 메뉴얼 그림과 버튼 배치는 다르지만, 사진처럼 맨 오른쪽 VIDEO 버튼부터 1번, 마지막 VCR 버튼을 9번으로 간주하고 다음 순서대로 버튼을 누른다.

③→④→⑥→⑥→⑥→⑦→⑦→⑦

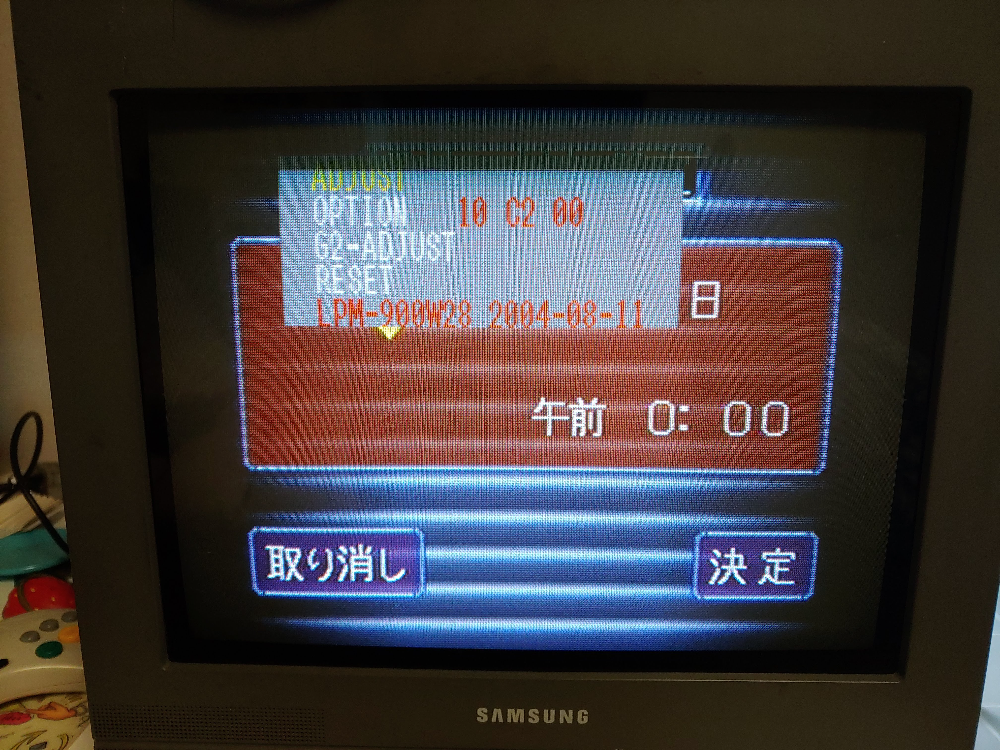

3. 사진처럼 메뉴가 나오면 성공

ADJUST는 색상별 기본 값, 볼륨 기본 값, 화면 위치, 핀쿠션, 색감 등을 조정

OPTION은 들어가보진 않았지만 NTSC/PAL, 언어, 입력단자 종류 등을 변경할 수 있는 것 같다.

G2-ADJUST는 찾아보니 밝기와 관련된 음극선관의 G2 선 값을 조정한다고 하는데 이건 뚜껑 따고 직접 값을 조정하는 거라 패스

서비스 모드 진입~!...그런데 뒷 스티커엔 2006년 제조라고 써있던데...2004?(생각해보니 소프트웨어 버전 같은 거일 듯ㅎ)

4. ⑧ ⑦ 번로 위아래 이동, ①② 번으로 항목 선택 및 값 조정, ⑥ 번으로 상위 이동

 ⑨ 번은 누르지 않도록 조심한다. 화면이 바뀌어 당황했었다(⑤번을 눌러 빠져나올 수 있었음)



ADJUST 메뉴 진입

또 다른 서비스 메뉴얼에서 각각에 대한 설명을 찾았다

내 경우 HS 값을 이용해 화면을 왼쪽으로 이동시키고 위아래 폭과 위치를 VA와 VS를 이용해 조정했다.





5. 조정을 다 했으면 ⑤ 번을 한 번 누른다. AGING이라는 문구가 보이고 여기서 한 번 더 ⑤ 번을 나오면 설정값이 저장된 상태로 빠져나온다.
